Tatlı su tesisatına hidrofor-basınç tankı-filtre üçlüsünün yerlerine montajıyla başlıyoruz
Koltukların altında yer alan ana depolardan çıkacak olan su, sıcak su ve soğuk su sistemini oluşturmak üzere ikiye ayrılacak: soğuk su sistemi, direkt devam ederken sıcak su sistemi (sıcak suyun oluşturulması için) boiler'a gidecek. Oradan sisteme gidiyor olacak
Depodan, bu ikili sisteme (sıcak/soğuk su) gitmeden öncesinde araya basıncı ayarlayacak (depodan çekip sonrasında akımı ayarlı şekilde sisteme verecek) hidrofor ve basınç tankı ekleniyor
Sistemin basıncı 40 PSI civarında olacak
Basınçlı su, filtre çıkışında ikiye ayrılıyor
Soğuk su kısmı direkt devam ederken diğer kısım sıcak su sistemini oluşturmak üzere boiler'a gidiyor olacak

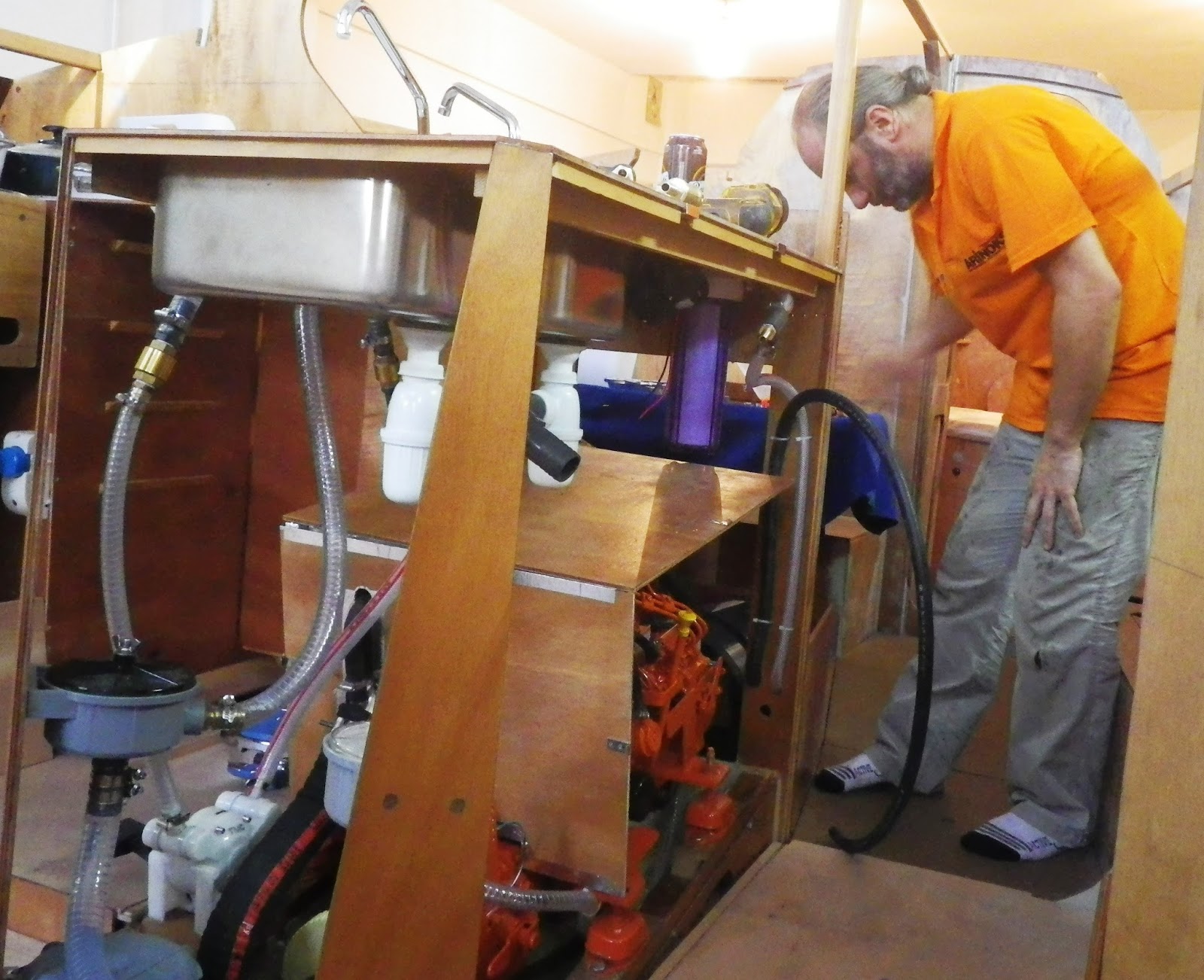

Boiler'a ayrılan dal, sıcak su olarak çıkıyor (siyah hortum)
Sıcak su sisteminden mutfak musluğu ve diğer musluklara dallar ayrılıyor

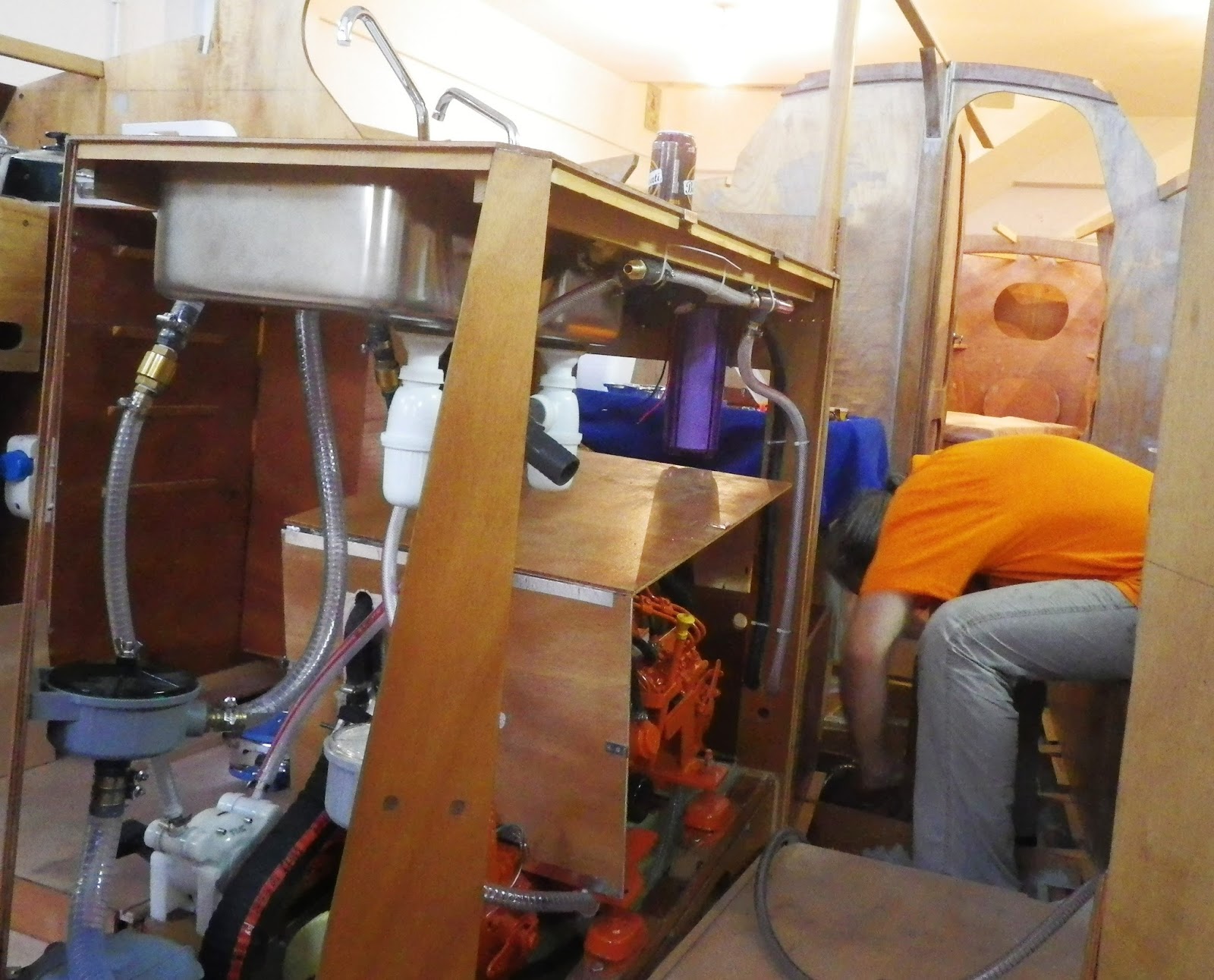

Soğuk su hattı da sıcak suyun yanına geliyor

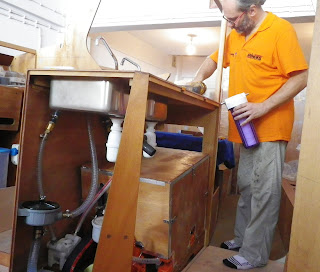

Tezgah altına sabitleme
Tatlı su deposundan gelen hat, hidrofora bağlanıyor
Hidroforun emiş tarafında depodan gelen çelik spiralli vakuma dayanıklı hortum
Çıkış tarafında basınca dayanıklı tekstil takviyeli hortum, basınç tankına bağlanıyor
Basınç tankından da filtreye bağlanıyor
Filtre çıkışından sonra mutfak musluğu ve boiler'a giden (sıcak/soğuk ana sistem) hatlar
Siyah hortum: sıcağa dayanıklı
Şeffaf tekstilli hortum: soğuk su hortumu
Ortadaki hortum: sistem ikiye ayrılmadan önceki-depodan gelen ana hortum
Siyah olan: boiler'dan çıkan sıcak su hortumu
En sağdaki hortum: boiler'a gelen hortum
Siyah olan: boiler'dan çıkan sıcak su hortumu
En sağdaki hortum: boiler'a gelen hortum
Bu da arka taraflarından görünüm: boiler'ın soğuk su girişi ve sıcak su çıkışı açıkta
(Boiler'ı henüz sabitlemiyoruz: salma civatalarının bir kısmı boiler'ın altında.
Salma takıldıktan sonra kalıcı bağlantıları yapılıyor olacak)
Salma takıldıktan sonra kalıcı bağlantıları yapılıyor olacak)
Depo çıkışına bağlantı
Boiler'ın motor soğutma (boiler ısıtma) suyu bağlantıları da hazır hale getiriliyor
(tabii sıcak suya dayanıklı hortumlarla)
Ve şimdilik yerine konuyor
Bağlantıları geriye doğru yapıyoruz!!!
(Hidroforda basınç olduğundan, tesisatı onu takip ederek yapmak daha kolay oldu-yoksa çok karışık!!!)
Gelelim depolara...
Koltuk altı dolaplardaki tatlı su depolarımızın ana bağlantıları hazırlanıyor
Bu taraf tamam!!!
