Mazot depolarının bağlantıları için yer tespiti
Yakıt sisteminin elemanları:
Seperatör
Webasto mazot pompası ve kauçuk braketi
Webasto yakıt extraktorü ve filtresi
Motor emiş hattı ve depo havalandırma tee'leri
Flexible depo fittingleri
Flexible depo fittingleri tespit edilen yerlere takılıyor
Fittingler takılmış halde
Fittingleri hazır olan depolar, altlarına koruyucu PVC köpük de konularak yerlerine yerleştiriliyorlar
Solda, rulo halinde PVC köpük görülüyor
Yakıt hortumları da bağlanıyor
Bağlantılar tamam:
Aşağıdan yukarıya doğru uzanan kalın hortumlar; depoların dolum hortumları
En aşağıda dış yanlarda, depoların havalandırma hortumları yer alıyor
En sağda, deponun ortasına bağlanan hortum; yakıt dönüş hattı
Onun hemen sağında, elektrik devresi koruyucu mavi bantla kapatılmış webasto yakıt pompası: Yakıtı seperatörden çıkan ve motora giden hattan, extraktorla alıyor
Seperatörün hemen sağında yer alan geri dönüş hortumunun kelepçeleri mavi koruyucu kılıfla kaplandı (webastonun hortumuna zarar vermemesi için)
Seperatörün solunda, her iki yakıt deposundan gelen yakıt emiş hortumları bir tee ile birleşerek seperatöre bağlanıyor.
İskele deponun dolum ve havalandırma hortumu
Sancak depo, geri dönüş, havalandırma, ve dolum hortumları
Genel görünüş

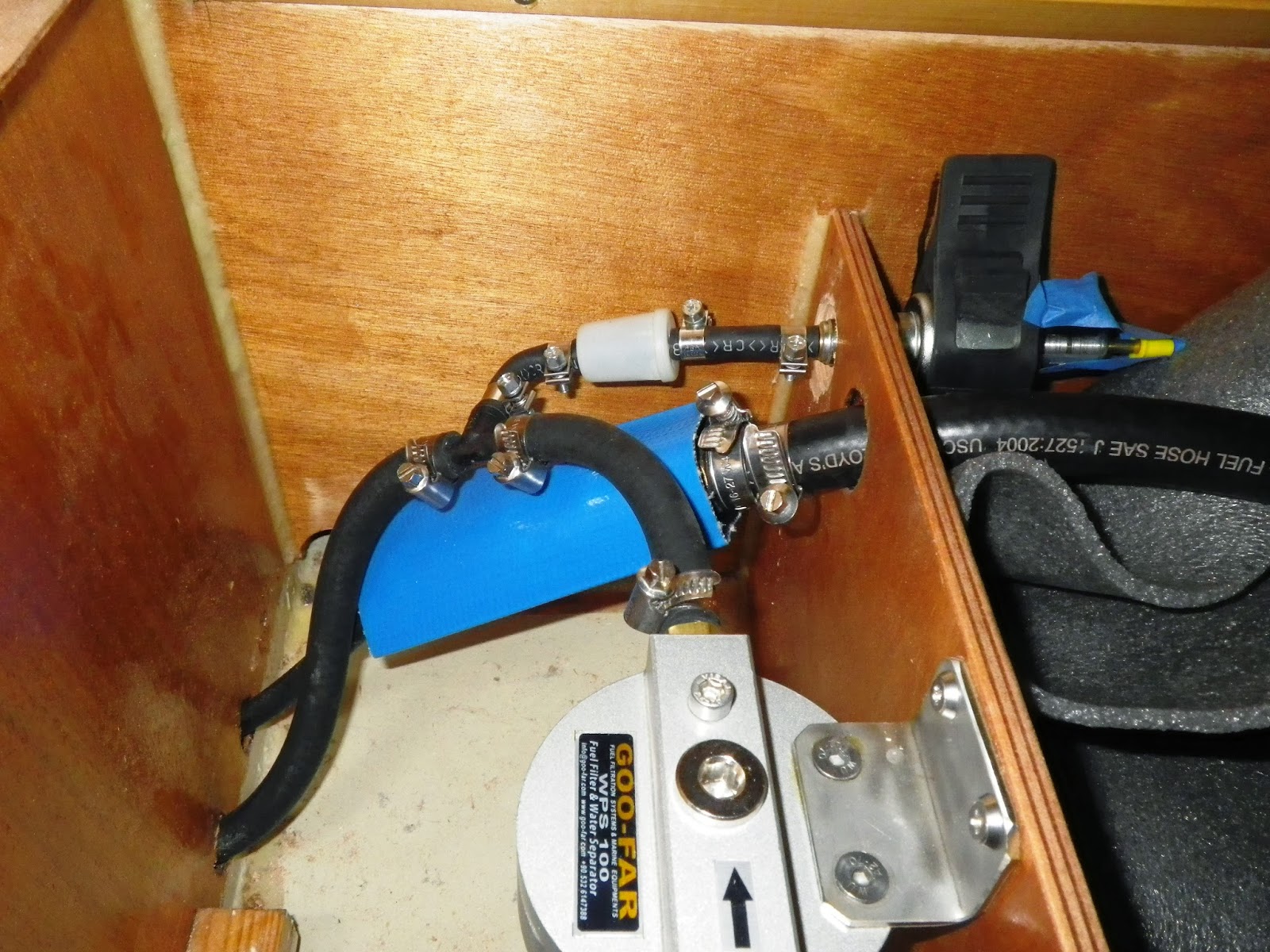

İskele ve sancak depodan gelen emiş hortumları birleşerek seperatöre gidiyor
Arkada, geri dönüş hattının üzerine takılmış mavi kılıf görülüyor
Aşağıdan yukarı doğru sırasıyla:
Seperatör
Geri dönüş
Webasto extraktorü, filtresi, mazot pompası
Yatak bazası kapatıldıktan sonra
Depolar ve bağlantılar, arka kamara yatağının altında kalacak
Selam,
YanıtlaSil"Sancak depo, geri dönüş, havalandırma, ve dolum hortumları" isimli fotoğrafta dolum hortumu şişme tankın üzerinde kalıyor ya mecburen. bu hortum pek esnek olmadığı ve bağlandığı ana hortum da kendi ekseni etrafında dönemeyecek gibi gözüktüğü için yapacağı baskıyla su tankının tam şişmesine, dolayısıyla tam dolmasına engel olur mu acaba?
Sevgiler, kolay gelsin.
Umut Korkmaz (Gezgin Korsan'dan)
Y/Y Poyraz
Uyarınızda haklısınız, dolum hortumlarının portuçtan yatakların olduğu bölmeye geçişi her hangi bir fotoda çıkmamış. Aslında geçiş, hortumların birlikte rahatça yükselmesine izin verecek şekilde yapıldı.
