2 Ocak 2011 Pazar

02 Ocak 2011 Bodoslama (stem)

Yeni yıla "bodoslama"yı yaparak giriyoruz!


Bu arada herkese 2011'de amatörlük ruhu ile yaşanacak yepyeni günler-projeler diliyorum (Aytül Kızaran) !!!

Daha önceden 2 kalın larex ağacı yapıştırarak oluşturup bir kenara aldığımız bodoslamayı (stem) tezgaha tekrar aldık; bu kez ince işleri yapılmak üzere...

Çizimlere ve plana bir bakalım...



Gerekli işaretlemeleri yapalım




Yavaş yavaş inceltmeye başlayalım...

Biraz planya, biraz rende...


Planya ütü gibi :) (Aytül)




Açıları ayarlayalım





Bu kısım biraz oldu gibi... Devam...







Rende

Ayarlayalım

Burası omurgaya oturacak

Buraya da ağız kuşakları (sheer clamp) gelecek


Rendelerimiz ve planyamız vazgeçilmez aletler...





Ölçüler, işaretlemeler...


Ağız kuşakları buraya oturacak

Başka açıdan görünümü: ağız kuşakları burada sonlanacak


Ağız kuşaklarının yuvalarının açılmasında kullanılan aletlerimiz: Testereler, ayarlı gönye, düz kalem, törpü, gönye


Bodoslamayı omurgaya bağlayan "paraçol"un yuvası açılıyor





Şimdi kuşakların yuvaları açılacak

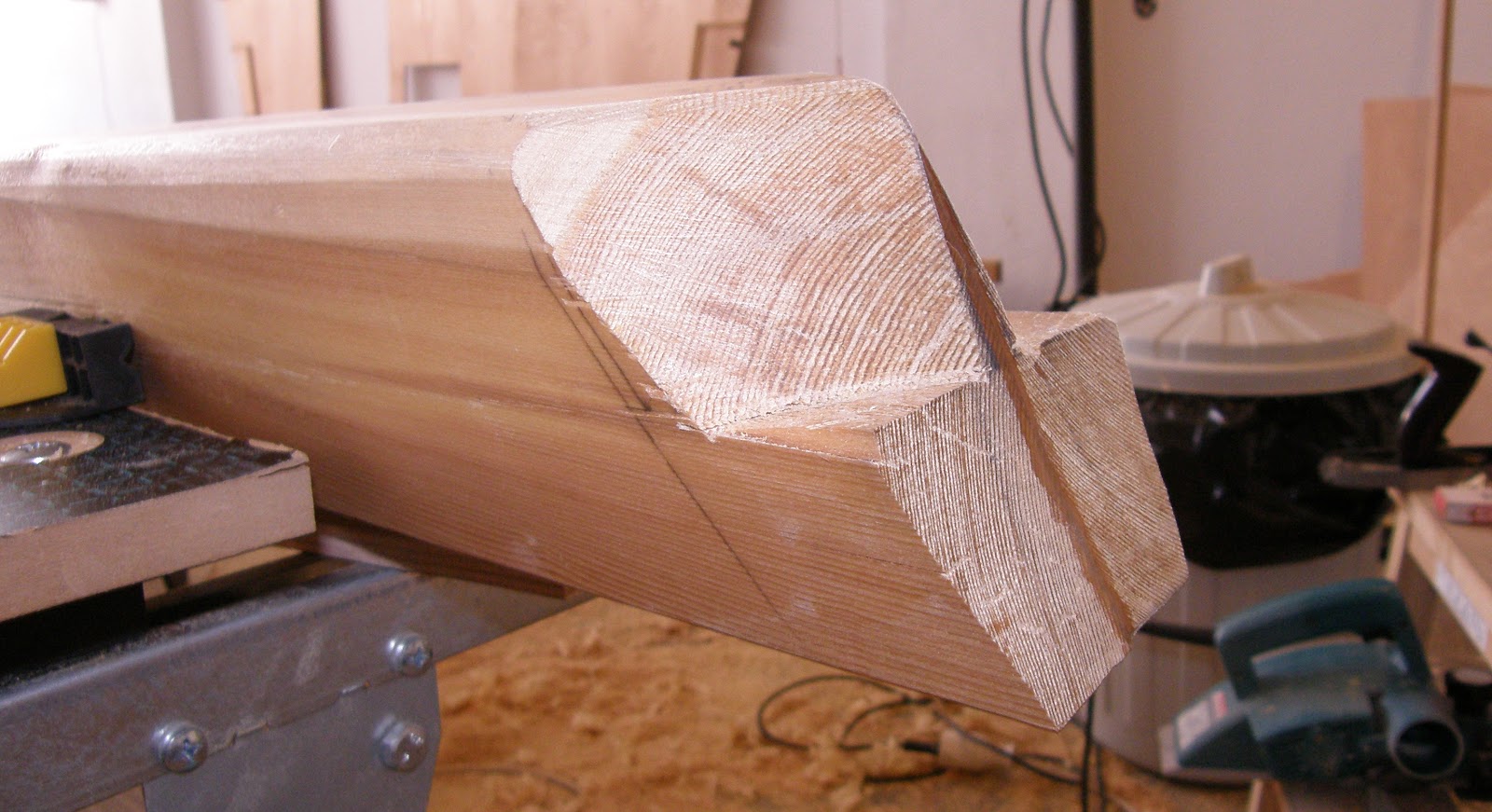

Kuşakların oturacağı yuvalar


Bu iş için kullanılan aletler: düz kalemler, törpü ve tokmak

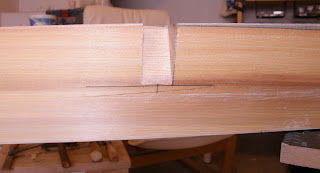

Kuşak yuvaları: yakından


Paraçol yuvası


Ağız kuşaklarının yuvası

Bodoslama tamamdır!!!

Ağız kuşaklarının nasıl oturacağı ile ilgili çizimler

18mm kaplama kalınlığı için bodoslamanın hesaplanması
